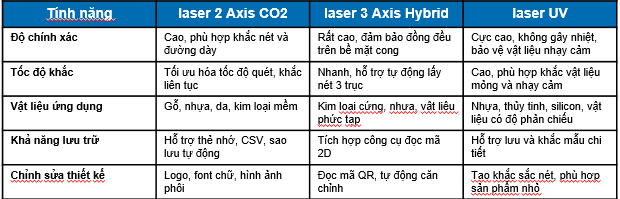

GIỚI THIỆU

Máy khắc laser được VCC thiết kế với các dòng máy khắc CO2, UV và Hybrid.

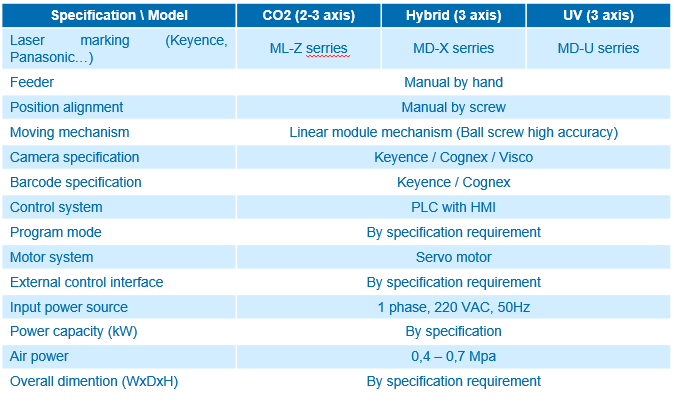

THÔNG SỐ KỸ THUẬT

ỨNG DỤNG

Cả hai dòng máy này đều được sử dụng rộng rãi trong nhiều ngành nghề:

Ngành sản xuất linh kiện điện tử: Khắc mã QR, logo, thông số kỹ thuật trên vi mạch, linh kiện.
Ngành trang sức và quà tặng: Tạo họa tiết tinh xảo trên kim loại, thủy tinh, gỗ, da.
Ngành y tế: Khắc thông tin trên dụng cụ y tế, thiết bị hỗ trợ.
Ngành tự động hóa và công nghiệp nặng: Đánh dấu các bộ phận máy móc để kiểm soát chất lượng và bảo trì.
Ngành bao bì và thực phẩm: Khắc mã lô sản xuất, hạn sử dụng trên sản phẩm.

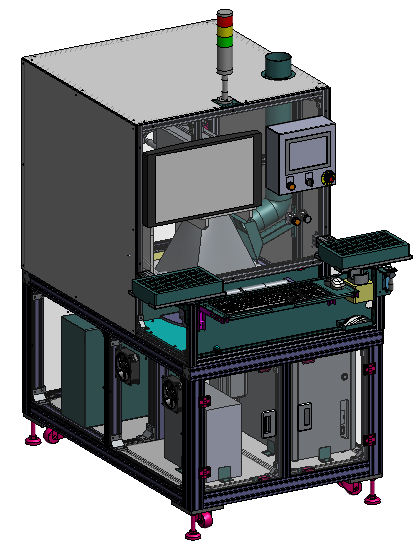

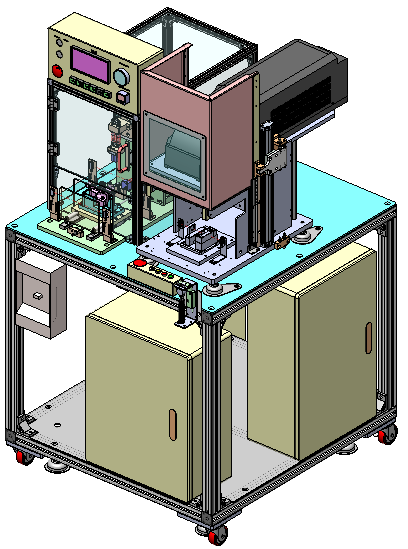

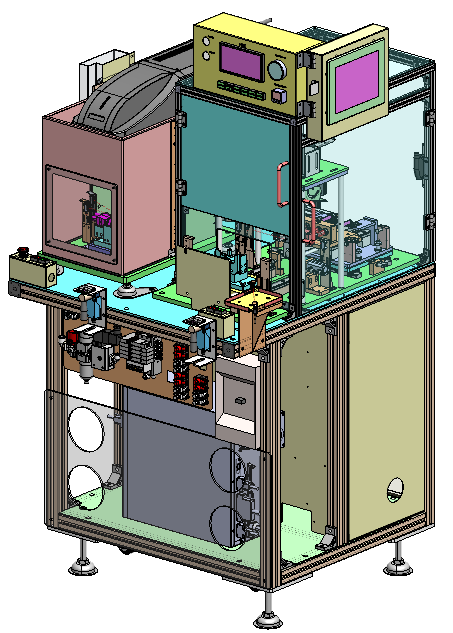

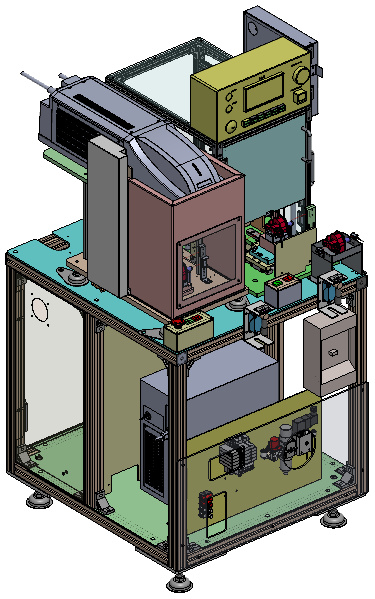

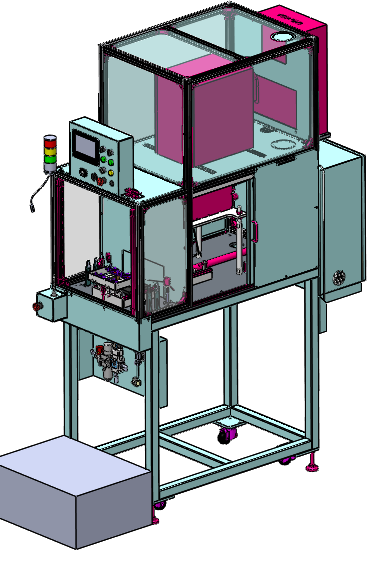

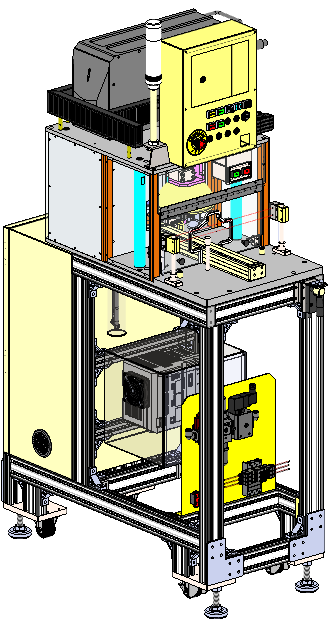

MÁY KHẮC LASER – LASER MARKING

Giải pháp máy khắc laser công nghiệp theo yêu cầu

Trong sản xuất công nghiệp hiện đại, việc đánh dấu và truy xuất thông tin trên sản phẩm ngày càng đóng vai trò quan trọng. Mã QR, mã Data Matrix, logo, số seri, mã sản phẩm, thông số kỹ thuật, ngày sản xuất hay mã truy xuất nguồn gốc không chỉ giúp nhận diện sản phẩm mà còn hỗ trợ doanh nghiệp kiểm soát chất lượng, quản lý sản xuất và truy xuất dữ liệu trong toàn bộ vòng đời sản phẩm.

Máy khắc laser – Laser Marking là giải pháp được VCC thiết kế và chế tạo nhằm đáp ứng nhu cầu đánh dấu sản phẩm với độ chính xác cao, tốc độ ổn định và khả năng tích hợp vào dây chuyền sản xuất tự động.

Với kinh nghiệm trong lĩnh vực thiết kế và chế tạo máy tự động hóa, VCC có khả năng phát triển hệ thống máy khắc laser theo yêu cầu thực tế của từng sản phẩm, vật liệu, năng suất và quy trình sản xuất. Tùy theo ứng dụng, hệ thống có thể sử dụng công nghệ laser CO₂, laser UV hoặc Hybrid, đồng thời kết hợp các cơ cấu cấp phôi, định vị, gá sản phẩm, kiểm tra và thu hồi sản phẩm sau khắc.

Giải pháp hướng đến việc thay thế các công đoạn đánh dấu thủ công, nâng cao tính đồng nhất của sản phẩm và tạo khả năng kết nối máy khắc với dây chuyền tự động hóa của nhà máy.

1. Máy khắc laser là gì?

Máy khắc laser (Laser Marking Machine) là thiết bị sử dụng năng lượng của tia laser để tạo ra ký tự, hình ảnh, mã nhận diện hoặc các dấu hiệu nhận biết trực tiếp trên bề mặt sản phẩm.

Khác với phương pháp in hoặc dán nhãn truyền thống, khắc laser tạo dấu trực tiếp trên vật liệu thông qua tác động có kiểm soát của tia laser. Nhờ đó, thông tin được đánh dấu có độ ổn định cao và phù hợp với nhiều yêu cầu truy xuất trong sản xuất công nghiệp.

Tùy thuộc vào vật liệu và yêu cầu của sản phẩm, doanh nghiệp có thể lựa chọn các công nghệ laser khác nhau. Trong đó, VCC phát triển các dòng máy khắc laser CO₂, máy khắc laser UV và máy khắc laser Hybrid, đáp ứng nhiều nhóm ứng dụng khác nhau.

Một hệ thống Laser Marking hoàn chỉnh không chỉ bao gồm nguồn laser mà còn có thể được tích hợp:

Bộ điều khiển và phần mềm khắc laser.
Cơ cấu gá và định vị sản phẩm.
Hệ thống cấp phôi tự động.
Cơ cấu chuyển sản phẩm vào/ra vùng khắc.
Cảm biến xác nhận vị trí sản phẩm.
Hệ thống đọc mã hoặc kiểm tra sản phẩm.
Camera Vision khi cần kiểm tra vị trí và chất lượng khắc.
PLC và hệ thống điều khiển tự động.
Màn hình HMI.
Hệ thống an toàn và bảo vệ khu vực laser.
Kết nối với dây chuyền hoặc hệ thống sản xuất hiện hữu.

Tùy vào yêu cầu thực tế, VCC có thể thiết kế máy khắc laser dạng bán tự động hoặc tự động, phù hợp với từng công đoạn sản xuất.

2. Các công nghệ máy khắc laser VCC cung cấp

VCC phát triển các giải pháp máy khắc laser với nhiều công nghệ khác nhau, trong đó nổi bật là Laser CO₂, Laser UV và Hybrid. Việc lựa chọn công nghệ phụ thuộc vào vật liệu, hình dạng sản phẩm, nội dung cần khắc, yêu cầu về độ tương phản, tốc độ và quy trình sản xuất.

2.1. Máy khắc laser CO₂

Laser CO₂ là một trong những công nghệ laser phổ biến trong lĩnh vực đánh dấu và gia công vật liệu phi kim.

Công nghệ này có thể được ứng dụng trên nhiều loại vật liệu như nhựa, cao su, giấy, gỗ, da, thủy tinh và một số vật liệu khác tùy theo đặc tính sản phẩm.

Trong sản xuất công nghiệp, máy khắc laser CO₂ có thể được sử dụng để đánh dấu:

Logo doanh nghiệp.
Mã sản phẩm.
Mã QR.
Số seri.
Ngày sản xuất.
Thông tin nhận diện.
Ký hiệu kỹ thuật.
Hình ảnh hoặc họa tiết theo yêu cầu.

Đối với các doanh nghiệp sản xuất số lượng lớn, máy khắc laser CO₂ có thể được tích hợp với hệ thống cấp sản phẩm và tự động hóa nhằm giảm thao tác thủ công, đảm bảo tính ổn định giữa các sản phẩm.

2.2. Máy khắc laser UV

Laser UV (Ultraviolet Laser) được sử dụng trong các ứng dụng yêu cầu khả năng đánh dấu chính xác trên những vật liệu hoặc sản phẩm có đặc tính đặc biệt.

Laser UV có thể được ứng dụng trong các lĩnh vực yêu cầu cao về độ chi tiết, kích thước ký tự nhỏ hoặc hạn chế tác động nhiệt lên sản phẩm.

Một số ứng dụng tiêu biểu bao gồm:

Khắc trên linh kiện điện tử.
Khắc trên nhựa kỹ thuật.
Đánh dấu các chi tiết có kích thước nhỏ.
Khắc mã QR và Data Matrix.
Khắc logo và ký hiệu nhận diện.
Đánh dấu sản phẩm phục vụ truy xuất nguồn gốc.

Việc lựa chọn laser UV cần được đánh giá dựa trên vật liệu, màu sắc, độ dày, hình dạng và yêu cầu cụ thể của sản phẩm. VCC có thể khảo sát sản phẩm thực tế và đề xuất giải pháp phù hợp với từng ứng dụng.

2.3. Máy khắc laser Hybrid

Đối với những dây chuyền có yêu cầu đa dạng về vật liệu hoặc cần kết hợp nhiều công đoạn, giải pháp Laser Hybrid có thể được thiết kế nhằm đáp ứng yêu cầu sản xuất đặc thù.

Thay vì sử dụng một cấu hình máy cố định cho mọi sản phẩm, hệ thống có thể được xây dựng dựa trên yêu cầu thực tế của dây chuyền và sản phẩm.

VCC có thể kết hợp hệ thống laser với các cơ cấu tự động như:

Cấp phôi.
Định vị.
Gá sản phẩm.
Xoay sản phẩm.
Khắc nhiều vị trí.
Đọc mã.
Kiểm tra ngoại quan.
Phân loại OK/NG.
Thu hồi sản phẩm.
Kết nối với các công đoạn phía trước và phía sau.

Đây là hướng tiếp cận phù hợp với các doanh nghiệp đang từng bước tự động hóa công đoạn khắc và truy xuất sản phẩm.

3. Cấu tạo và nguyên lý hoạt động của máy khắc laser

Một hệ thống máy khắc laser công nghiệp thường bao gồm nhiều cụm chức năng được phối hợp đồng bộ.

Nguồn laser

Đây là bộ phận tạo ra tia laser phục vụ quá trình đánh dấu. Tùy vào ứng dụng, VCC lựa chọn cấu hình laser phù hợp với vật liệu và yêu cầu kỹ thuật của sản phẩm.

Bộ điều khiển laser

Bộ điều khiển phối hợp với phần mềm chuyên dụng để tạo nội dung cần khắc và điều khiển quá trình đánh dấu theo chương trình đã thiết lập.

Cơ cấu gá và định vị

Sản phẩm cần được đặt đúng vị trí trước khi khắc để đảm bảo nội dung được đánh dấu chính xác.

Đối với sản phẩm có hình dạng đặc biệt, VCC có thể thiết kế jig/fixture riêng theo biên dạng sản phẩm.

Hệ thống cảm biến

Cảm biến giúp xác nhận sự có mặt của sản phẩm, vị trí sản phẩm hoặc trạng thái của cơ cấu máy trước khi thực hiện quá trình khắc.

Hệ thống Vision

Khi yêu cầu sản xuất cần kiểm soát vị trí hoặc chất lượng khắc, camera Vision có thể được tích hợp để kiểm tra:

Vị trí sản phẩm.
Hướng sản phẩm.
Vị trí cần khắc.
Nội dung hoặc mã cần kiểm tra.
Tình trạng OK/NG sau khắc.

Hệ thống điều khiển PLC và HMI

PLC đóng vai trò điều khiển trình tự hoạt động của toàn bộ thiết bị. HMI giúp người vận hành dễ dàng theo dõi trạng thái máy, lựa chọn chương trình, cài đặt thông số và xử lý cảnh báo.

4. Quy trình hoạt động của máy khắc laser tự động

Tùy theo thiết kế, một chu trình máy khắc laser tự động có thể được triển khai theo trình tự:

Cấp sản phẩm → Nhận diện sản phẩm → Định vị → Gá sản phẩm → Khắc laser → Kiểm tra → Phân loại → Đưa sản phẩm ra ngoài

Bước 1: Cấp sản phẩm

Sản phẩm được đưa vào máy bằng phương pháp thủ công hoặc tự động thông qua băng tải, feeder, robot hoặc cơ cấu cấp phôi phù hợp.

Bước 2: Nhận diện và xác nhận

Cảm biến hoặc camera xác nhận sản phẩm đã được đưa vào đúng vị trí trước khi bắt đầu quá trình khắc.

Bước 3: Định vị

Cơ cấu định vị đưa sản phẩm về vị trí tiêu chuẩn nhằm đảm bảo nội dung khắc được đặt đúng khu vực yêu cầu.

Bước 4: Khắc laser

Hệ thống laser thực hiện khắc nội dung đã được lập trình.

Nội dung có thể bao gồm mã QR, Data Matrix, số seri, logo, ký tự, thông số kỹ thuật hoặc các thông tin nhận diện khác.

Bước 5: Kiểm tra

Sau khi khắc, hệ thống có thể sử dụng camera hoặc thiết bị đọc mã để kiểm tra nội dung.

Tùy yêu cầu, máy có thể xác định sản phẩm đạt hoặc không đạt và đưa ra tín hiệu tương ứng.

Bước 6: Phân loại sản phẩm

Sản phẩm OK được chuyển sang công đoạn tiếp theo. Sản phẩm NG có thể được tách riêng để kiểm tra hoặc xử lý.

Việc tự động hóa toàn bộ chu trình giúp giảm thao tác thủ công và tăng khả năng kiểm soát chất lượng trong sản xuất hàng loạt.

5. Ứng dụng của máy khắc laser trong sản xuất công nghiệp

Máy khắc laser có tính ứng dụng cao và có thể được triển khai trong nhiều ngành sản xuất khác nhau.

5.1. Ngành sản xuất linh kiện điện tử

Trong lĩnh vực điện tử, việc nhận diện linh kiện đóng vai trò quan trọng trong quản lý sản xuất và truy xuất nguồn gốc.

Máy khắc laser có thể được sử dụng để đánh dấu:

Mã QR.
Data Matrix.
Serial Number.
Logo.
Mã linh kiện.
Thông số kỹ thuật.

Việc đánh dấu trực tiếp trên linh kiện giúp doanh nghiệp thuận tiện hơn trong quá trình quản lý sản phẩm và truy xuất dữ liệu.

5.2. Ngành ô tô và xe máy

Trong ngành công nghiệp ô tô, xe máy và linh kiện cơ khí, khắc laser có thể được sử dụng để đánh dấu mã sản phẩm, số seri, thông tin nhận diện hoặc mã truy xuất.

Các chi tiết được đánh dấu có thể bao gồm linh kiện nhựa, linh kiện kim loại và nhiều bộ phận khác tùy theo vật liệu và yêu cầu sản xuất.

5.3. Ngành y tế

Thiết bị và dụng cụ y tế thường yêu cầu thông tin nhận diện rõ ràng, ổn định và có khả năng truy xuất.

Laser Marking có thể được sử dụng để đánh dấu thông tin trên dụng cụ, thiết bị và các sản phẩm y tế phù hợp với công nghệ laser được lựa chọn.

5.4. Ngành bao bì và thực phẩm

Trong sản xuất bao bì, laser marking có thể được sử dụng cho các thông tin như:

Mã lô.
Ngày sản xuất.
Hạn sử dụng.
Mã truy xuất.
Logo.
Ký hiệu sản phẩm.

Khi tích hợp với dây chuyền tự động, hệ thống có thể thực hiện việc đánh dấu liên tục theo từng sản phẩm hoặc từng lô sản xuất.

5.5. Ngành cơ khí và tự động hóa

Các chi tiết máy, linh kiện cơ khí và bộ phận của hệ thống tự động hóa cũng có thể cần được đánh dấu để thuận tiện cho quản lý, bảo trì và truy xuất.

Laser marking có thể giúp doanh nghiệp tạo mã nhận diện trực tiếp trên sản phẩm, hạn chế sự phụ thuộc vào tem nhãn bên ngoài.

5.6. Ngành trang sức và quà tặng

Đối với các sản phẩm yêu cầu tính thẩm mỹ cao, laser có thể được sử dụng để tạo logo, ký hiệu, họa tiết hoặc thông tin cá nhân hóa trên những vật liệu phù hợp.

6. Ưu điểm của giải pháp máy khắc laser

Việc sử dụng máy khắc laser thay cho phương pháp đánh dấu thủ công mang lại nhiều lợi ích cho doanh nghiệp sản xuất.

Khắc chính xác và ổn định

Quá trình khắc được điều khiển bằng chương trình giúp hạn chế sự sai lệch giữa các sản phẩm, đặc biệt khi sản xuất số lượng lớn.

Tăng năng suất

Máy có thể thực hiện quá trình đánh dấu theo chu trình tự động, giảm thời gian thao tác của công nhân và tăng khả năng đáp ứng sản lượng.

Giảm phụ thuộc vào thao tác thủ công

Các công đoạn cấp sản phẩm, định vị, khắc, kiểm tra và phân loại có thể được tự động hóa theo yêu cầu.

Hỗ trợ truy xuất nguồn gốc

Mã QR, Data Matrix hoặc Serial Number được khắc trực tiếp lên sản phẩm có thể hỗ trợ doanh nghiệp quản lý thông tin và truy xuất sản phẩm trong quá trình sản xuất.

Có khả năng tích hợp dây chuyền

Máy khắc laser không nhất thiết phải hoạt động độc lập. Hệ thống có thể được thiết kế để kết nối với băng tải, robot, feeder, Vision hoặc các thiết bị tự động hóa khác.

Linh hoạt theo từng sản phẩm

VCC có thể thiết kế jig, cơ cấu định vị và chương trình điều khiển dựa trên hình dạng và yêu cầu cụ thể của từng sản phẩm.

7. VCC – Thiết kế và chế tạo máy khắc laser theo yêu cầu

Không phải mọi dây chuyền sản xuất đều có cùng một sản phẩm, năng suất hoặc quy trình. Vì vậy, một hệ thống máy khắc laser hiệu quả cần được thiết kế dựa trên điều kiện thực tế của nhà máy.

VCC cung cấp giải pháp thiết kế và chế tạo máy khắc laser theo yêu cầu, từ khâu khảo sát, phân tích sản phẩm đến thiết kế, chế tạo, lắp ráp, lập trình và bàn giao.

Quy trình triển khai có thể bao gồm:

Khảo sát yêu cầu → Phân tích sản phẩm → Đề xuất giải pháp → Thiết kế cơ khí & điện → Chế tạo → Lập trình → Lắp ráp → Chạy thử → Kiểm tra → Bàn giao

Khảo sát và phân tích

VCC tiếp nhận thông tin về sản phẩm, vật liệu, vị trí cần khắc, nội dung cần đánh dấu, năng suất mục tiêu và phương thức vận hành.

Đây là cơ sở để xác định công nghệ laser và phương án tự động hóa phù hợp.

Thiết kế máy

Đội ngũ kỹ thuật triển khai thiết kế cơ khí, hệ thống điều khiển và các cơ cấu liên quan.

Với những dự án cần tự động hóa cao, hệ thống có thể được thiết kế đồng bộ với các thiết bị như robot, feeder, băng tải hoặc Vision.

Chế tạo và lắp ráp

Các chi tiết máy được gia công, lắp ráp và hoàn thiện theo thiết kế. Hệ thống điện, điều khiển và các thiết bị liên quan được tích hợp thành một thiết bị hoàn chỉnh.

Lập trình và chạy thử

Sau khi lắp ráp, hệ thống được lập trình và chạy thử để kiểm tra chu trình hoạt động, khả năng phối hợp giữa các cơ cấu và đáp ứng yêu cầu sản xuất.

Bàn giao và hướng dẫn vận hành

Sau khi hoàn thành, thiết bị được bàn giao và hướng dẫn vận hành theo yêu cầu của khách hàng.

VCC cũng có năng lực triển khai các dịch vụ kỹ thuật liên quan đến lắp đặt, lập trình PLC, tích hợp robot, Vision teaching & calibration và bảo trì – bảo dưỡng thiết bị, giúp doanh nghiệp có một đầu mối kỹ thuật xuyên suốt trong quá trình triển khai dự án.

8. Vì sao nên lựa chọn VCC cho dự án máy khắc laser?

VCC không chỉ cung cấp thiết bị laser đơn lẻ mà hướng tới xây dựng giải pháp tự động hóa phù hợp với quy trình sản xuất thực tế của khách hàng.

Với năng lực thiết kế và chế tạo máy, VCC có thể chủ động triển khai nhiều hạng mục trong một dự án, từ thiết kế cơ khí, chế tạo, lắp ráp đến hệ thống điện – điều khiển và tích hợp tự động hóa.

Đặc biệt, máy khắc laser có thể được phát triển theo yêu cầu về:

Kích thước sản phẩm.
Vật liệu sản phẩm.
Vị trí cần khắc.
Nội dung khắc.
Tốc độ sản xuất.
Phương thức cấp sản phẩm.
Phương thức định vị.
Yêu cầu kiểm tra sau khắc.
Khả năng kết nối với dây chuyền hiện hữu.
Mức độ tự động hóa.

Theo định hướng của VCC Tech, giải pháp máy được phát triển từ bước Pre-Study – Design – Produce, bao gồm khảo sát yêu cầu, thiết kế, chế tạo, lắp ráp, lập trình, chạy thử và bàn giao.

Điều này cho phép doanh nghiệp không chỉ giải quyết một công đoạn khắc laser mà còn có thể từng bước xây dựng một hệ thống sản xuất tự động, ổn định và phù hợp với định hướng phát triển lâu dài.

9. Máy khắc laser phù hợp với những doanh nghiệp nào?

Giải pháp Laser Marking phù hợp với các doanh nghiệp có nhu cầu:

Đánh dấu sản phẩm với số lượng lớn.
Khắc QR Code hoặc Data Matrix.
Khắc Serial Number tự động.
Đánh dấu logo và thông tin sản phẩm.
Tăng khả năng truy xuất nguồn gốc.
Thay thế phương pháp đánh dấu thủ công.
Tích hợp công đoạn khắc vào dây chuyền tự động.
Kết hợp khắc laser với hệ thống Vision kiểm tra.
Tự động hóa quá trình cấp, khắc và phân loại sản phẩm.

Đặc biệt, giải pháp phù hợp với các nhà máy sản xuất linh kiện điện tử, ô tô – xe máy, thiết bị công nghiệp, sản phẩm nhựa, thiết bị y tế, bao bì và nhiều lĩnh vực sản xuất khác.

10. Tư vấn giải pháp máy khắc laser theo yêu cầu

Mỗi sản phẩm có vật liệu, kích thước, hình dạng và yêu cầu đánh dấu khác nhau. Vì vậy, việc lựa chọn công nghệ laser không nên chỉ dựa trên công suất máy mà cần đánh giá tổng thể cả sản phẩm và quy trình sản xuất.

VCC có thể cùng khách hàng phân tích:

Sản phẩm → Vật liệu → Nội dung cần khắc → Vị trí khắc → Năng suất → Phương thức cấp phôi → Yêu cầu kiểm tra → Mức độ tự động hóa

Từ đó, VCC đề xuất cấu hình máy và phương án tự động hóa phù hợp.

Nếu doanh nghiệp đang tìm kiếm máy khắc laser công nghiệp, máy Laser Marking, máy khắc laser CO₂, máy khắc laser UV hoặc hệ thống khắc laser tự động theo yêu cầu, VCC có thể tư vấn giải pháp dựa trên sản phẩm và quy trình sản xuất thực tế.

VCC – Thiết kế và chế tạo máy tự động hóa theo yêu cầu, đồng hành cùng doanh nghiệp trong quá trình nâng cao năng suất, chất lượng và mức độ tự động hóa sản xuất.
