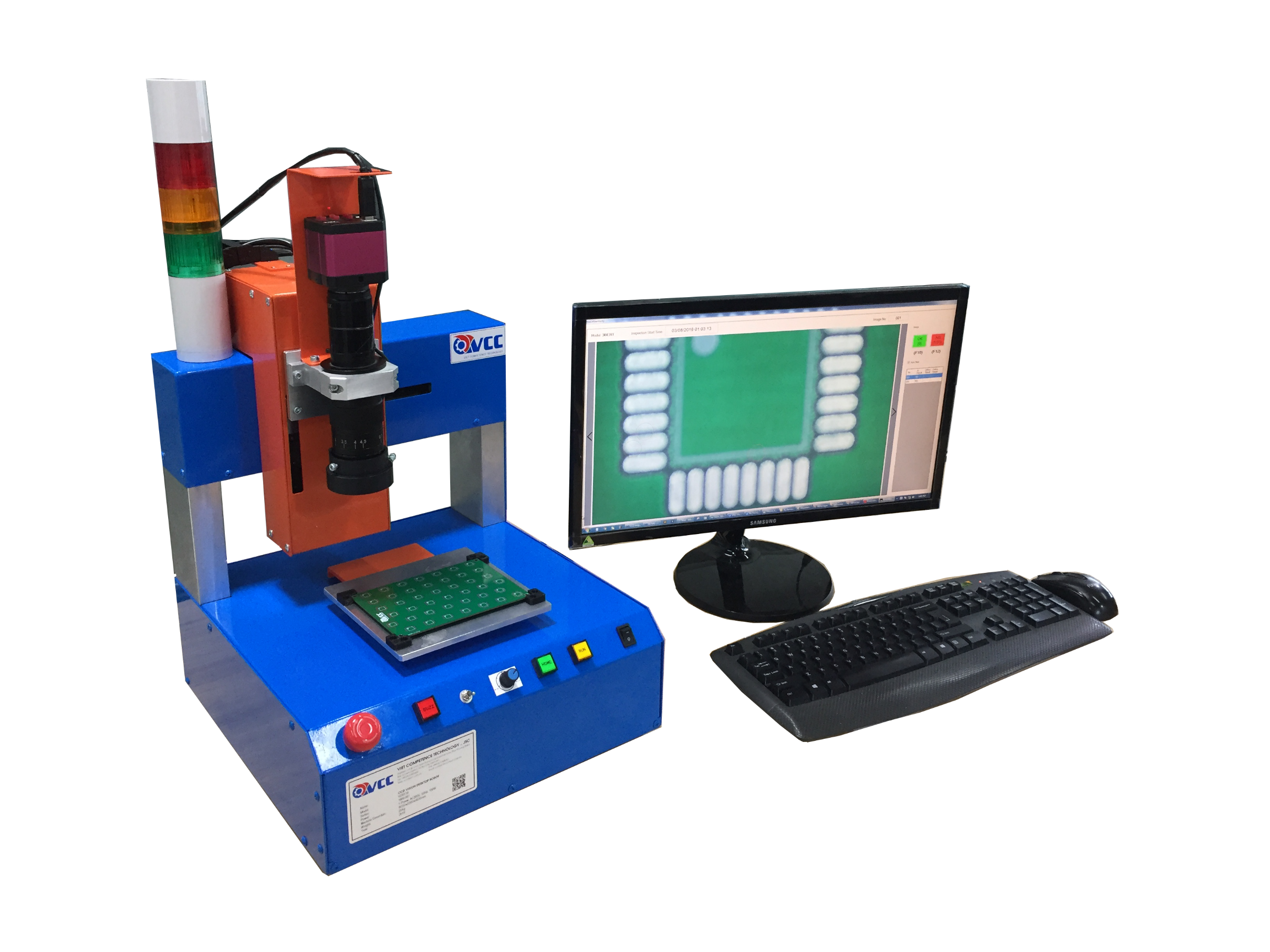

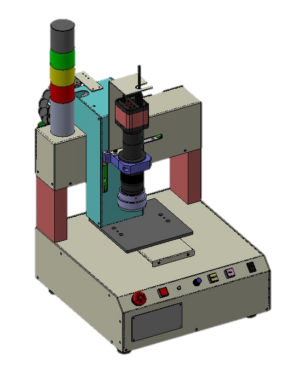

1, Desktop Robot là gì?
Desktop Robot là 1 thiết bị tự động hóa có kích thước nhỏ gọn, để bàn. Được chế tạo ra với các ứng dụng tra keo, bắn vít, hàn, cắt bản mạch…
Desktop Robot được thiết kế với tính năng dễ dàng vận hành và lập trình cho các ứng dụng cần sử dụng các trục di chuyển đồng thời. Với chức năng điều khiển vị trí theo từng điểm, theo biên dạng bằng lập trình.
- Sử dụng hệ thống điều khiển từ 3 đến 4 trục.
- Kết hợp ứng dụng kiểm tra hình ảnh bằng Camera, phản chiếu lên màn hình Desktop để kiểm soát chất lượng.
- Toàn bộ chương trình có thể lập trình tự động và cài đặt sẵn và chạy tự động.
- Có thể tích hợp phần mềm trên máy tính để xử lý hình ảnh, thống kê các lỗi và xuất dữ liệu báo cáo.
2, Ứng dụng của Desktop Robot
Desktop Robot có thể thực hiện các thao tác công việc 1 cách nhanh chóng, chuẩn xác. Dựa vào các câu lệnh được lập trình bới các kỹ sư VCC. Giúp tăng năng suất, chất lượng sản phẩm.

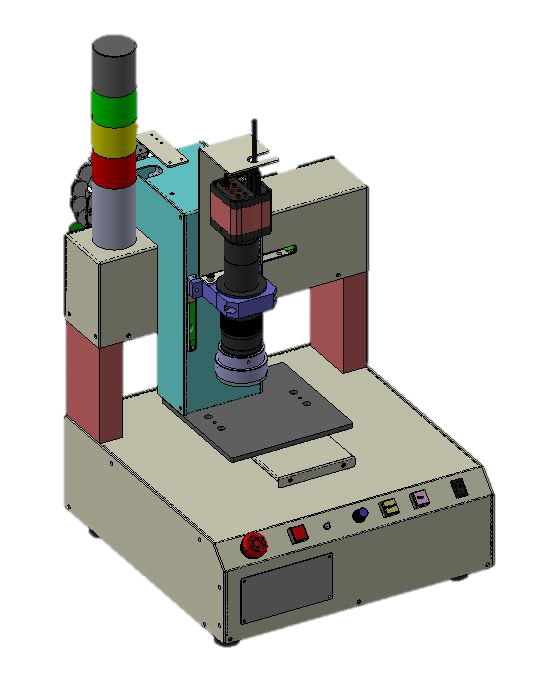

+ Kiểm tra ngoại quan các bo mạch PCB, FPC, linh kiện điện tử

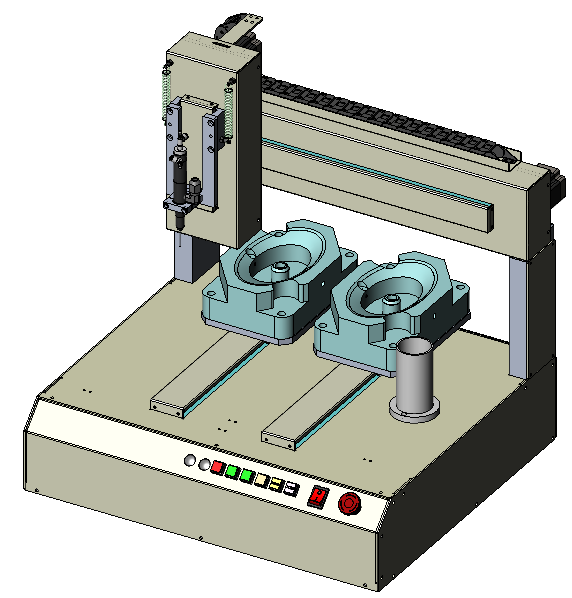

+ Bôi keo các linh kiện
+ Kiểm tra đọc barcode

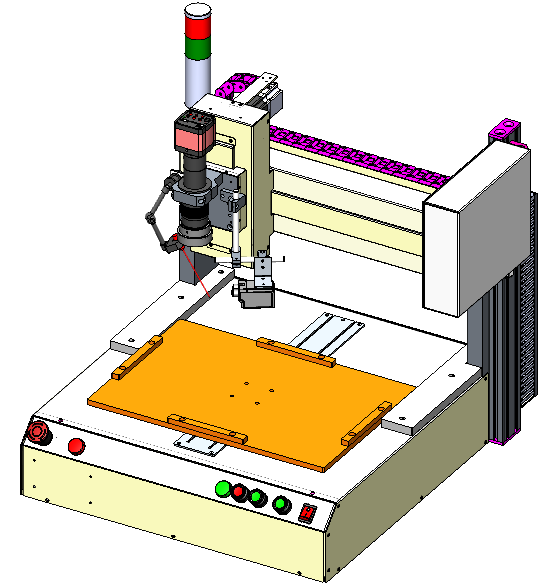

+ Hàn linh kiện

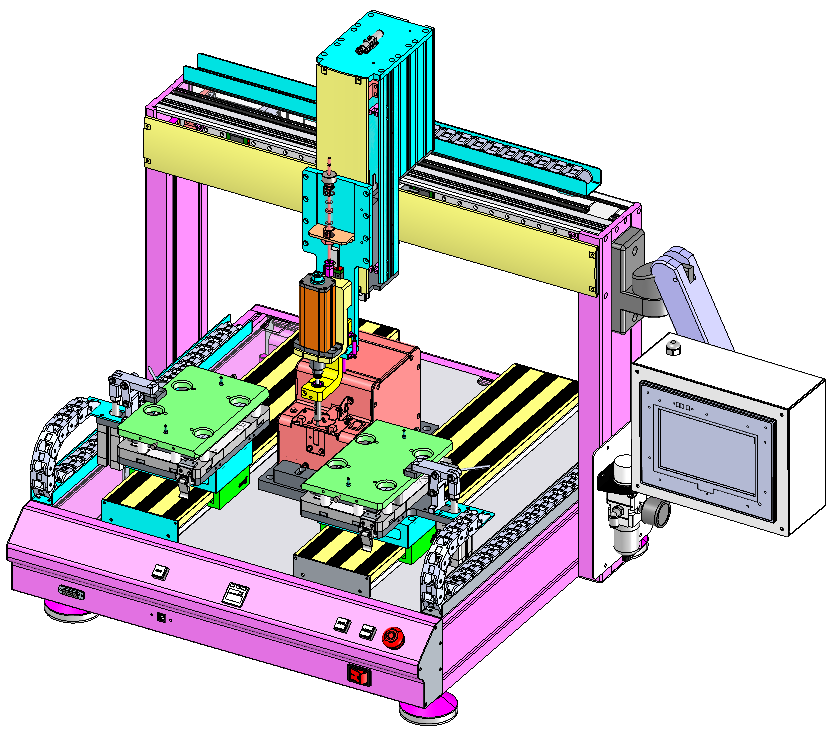

+ Siết vít tự động

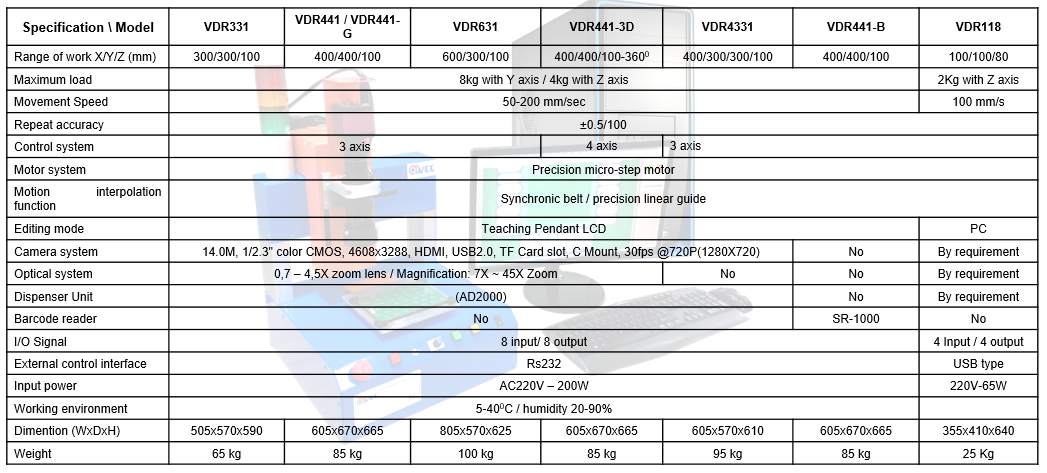

3, Thông số kỹ thuật cơ bản
VCC là 1 công ty chế tạo máy theo yêu cầu. Vì thế mỗi sản phẩm đều được đặt hàng với quy cách và thông số phù hợp riêng với từng khách hàng. Thông số kỹ thuật dưới đây với mục đích tham khảo, thực tế có thể thay đổi với từng mục đích làm việc của Desktop Robot.
| VDR118 | VDR331 | VDR631 | VDR441 / VDR441-G | ||
| Số trục | 3 (Điều khiển đồng bộ) | ||||
| Phạm vi hoạt động | Trục X ・ Y (mm) | 100 × 100 | 300 × 300 | 600×300 | 400 × 400 |
| Trục Z (mm) | 80 | 100 | 100 | 100 | |
| Tải di động tối đa | Phôi (kg) | 8 | |||
| Dụng cụ (kg) | 2 | 4 | |||
| Tốc độ tối đa <Di chuyển CP> |
X ・ Y ・ Z Tốc độ kết hợp (mm / giây) | 50-200 mm/sec | |||
| Độ lặp lại | Trục X ・ Y ・ Z (mm) | ±0.5/100 | |||
| Editing mode | PC | Teaching Pendant LCD | |||
| Cổng kết nối | USB type | Rs232 | |||
| Nguồn điện đầu vào | 220V-65W | AC220V – 200W | |||
| Chi tiết kỹ thuật tiêu chuẩn | Kích thước WxDxH (mm) |
355x410x640 | 505x570x590 | 805x570x625 | 605x670x665 |
| Trọng lượng cơ thể (kg) |
25 | 65 | 100 | 85 | |
