1. Tổng quan về đồ gá cơ khí trong sản xuất hiện đại
Trong sản xuất cơ khí chính xác và tự động hóa, đồ gá (Jig & Fixture) đóng vai trò cực kỳ quan trọng trong việc đảm bảo:
- Độ chính xác khi gia công
- Tính đồng nhất của sản phẩm
- Tốc độ sản xuất
- Khả năng tự động hóa
Tuy nhiên, tại Việt Nam, phần lớn doanh nghiệp vẫn đang hiểu “đồ gá” đơn giản là JIG, trong khi trên thực tế, khái niệm này bao gồm cả JIG và FIXTURE – hai loại thiết bị có chức năng khác nhau rõ rệt.
👉 Việc hiểu đúng và áp dụng đúng đồ gá không chỉ giúp tối ưu sản xuất mà còn là yếu tố quyết định trong các ngành yêu cầu độ chính xác cao như:
- Ô tô
- Điện tử
- Hàng không
- Thiết bị y tế
2. Đồ gá là gì? (Jig & Fixture)
2.1 Định nghĩa đồ gá
Đồ gá là thiết bị dùng để:
- Định vị chi tiết
- Giữ chặt chi tiết
- Hỗ trợ hoặc dẫn hướng dụng cụ gia công
👉 Mục tiêu chính:
- Đảm bảo vị trí chính xác
- Giảm sai số con người
- Tăng tốc độ sản xuất
2.2 JIG là gì?
JIG là loại đồ gá có chức năng:
- Định vị chi tiết
- Dẫn hướng dụng cụ cắt
Ví dụ:
- Đồ gá khoan
- Đồ gá doa
- Đồ gá taro
👉 Điểm đặc trưng:
- Có bạc dẫn hướng
- Hướng dẫn trực tiếp dao cắt
2.3 FIXTURE là gì?
FIXTURE là loại đồ gá:
- Chỉ định vị và kẹp chặt chi tiết
- Không dẫn hướng dụng cụ
👉 Thường dùng trong:
- Gia công CNC
- Hàn
- Lắp ráp
- Kiểm tra
2.4 Sự khác biệt giữa JIG và FIXTURE
| Tiêu chí | JIG | FIXTURE |
|---|---|---|
| Dẫn hướng dao | Có (có bạc dẫn hướng) | Không |
| Độ phức tạp | Cao hơn | Thấp hơn |
| Ứng dụng | Khoan, doa, taro | CNC, hàn, lắp ráp, kiểm tra |
| Tự động hóa | Trung bình | Cao |
👉 Trong thực tế hiện đại:
- JIG đang dần ít sử dụng hơn (chủ yếu trong gia công thủ công hoặc bán tự động).
- FIXTURE trở thành tiêu chuẩn trong sản xuất tự động hóa và dây chuyền hàng loạt.
3. Vai trò của đồ gá trong ngành ô tô
Ngành ô tô hiện đại sử dụng vật liệu nhẹ (nhôm, thép cường độ cao), kết cấu phức tạp và quy trình tự động hóa cao.
👉 Vì vậy:
- JIG gần như không còn phù hợp cho nhiều công đoạn.
- FIXTURE trở thành lựa chọn chính.
Ứng dụng phổ biến của FIXTURE trong ô tô:
- Đồ gá hàn thân xe (Body Welding Fixture)
- Đồ gá lắp ráp linh kiện
- Đồ gá kiểm tra (Checking Fixture)
- Đồ gá hỗ trợ robot tự động
👉 Đồ gá chất lượng cao là nền tảng quan trọng giúp tăng tốc độ, độ chính xác và khả năng tự động hóa trong dây chuyền sản xuất ô tô.
4. Cấu tạo cơ bản của một đồ gá cơ khí
Một đồ gá tiêu chuẩn bao gồm 4 nhóm thành phần chính:
4.1 Cơ cấu định vị (Locating System)
Đây là phần quan trọng nhất. Nhiệm vụ: Xác định vị trí chính xác của chi tiết, đảm bảo không sai lệch trong quá trình gia công.

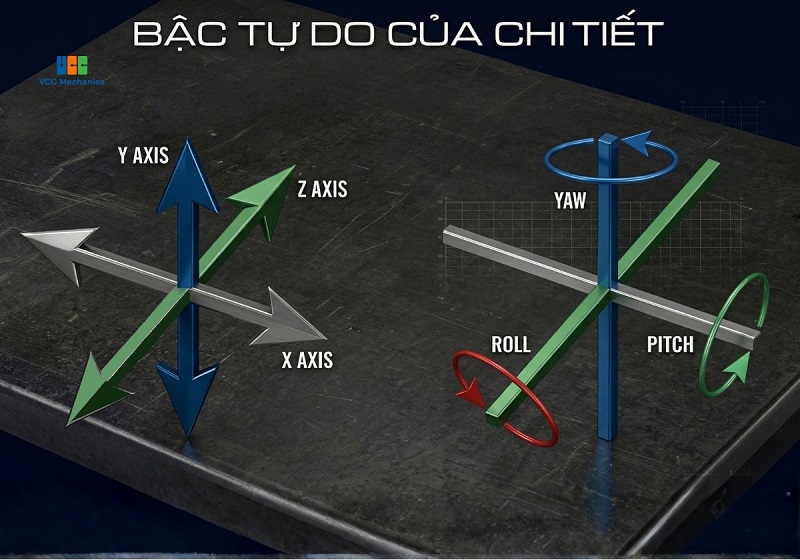

Nguyên tắc 6 bậc tự do Một chi tiết trong không gian có 6 bậc tự do:
- 3 chuyển động tịnh tiến (X, Y, Z)
- 3 chuyển động quay (Rx, Ry, Rz)

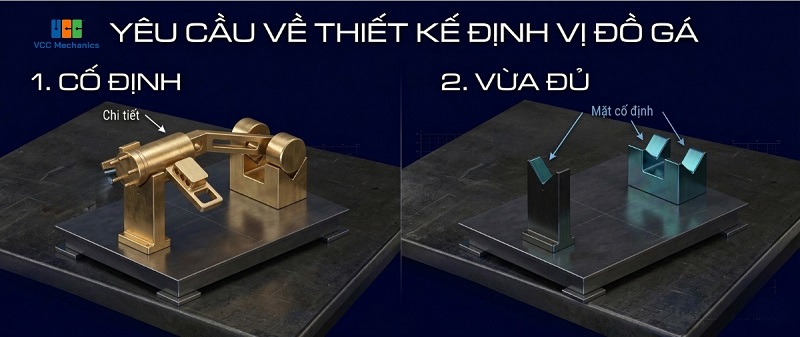

👉 Đồ gá phải khống chế đủ 6 bậc tự do nhưng không dư thừa (tránh gây biến dạng). Yêu cầu thiết kế:

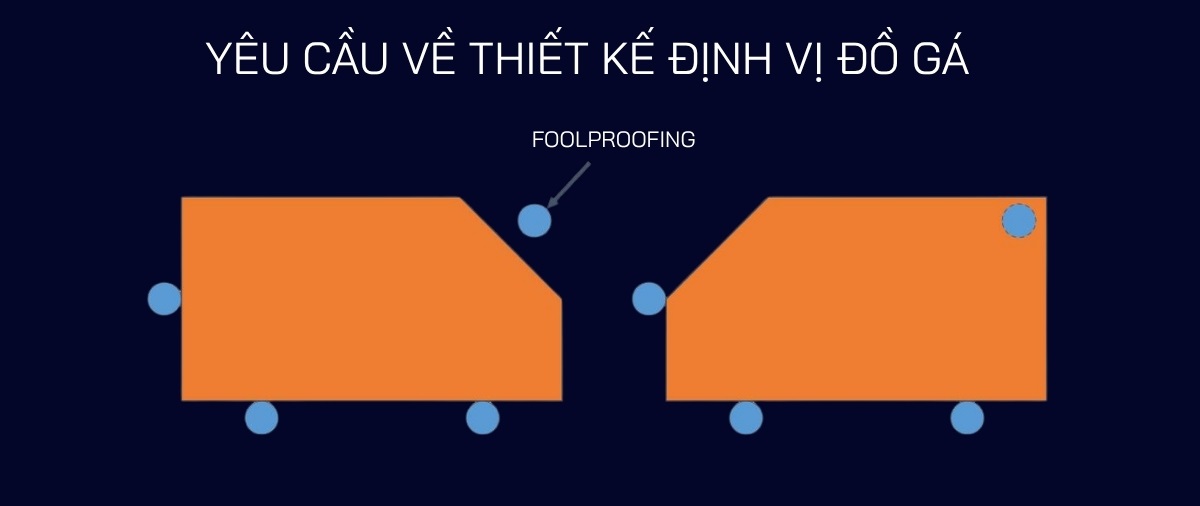

- Chính xác, có khả năng chống lắp sai (Poka-Yoke)
- Có thể điều chỉnh dung sai
- Phù hợp với biến dạng vật liệu (đặc biệt sau hàn)
👉 Đây là yếu tố quyết định đến phần lớn độ chính xác của sản phẩm.
4.2 Cơ cấu kẹp chặt (Clamping System)

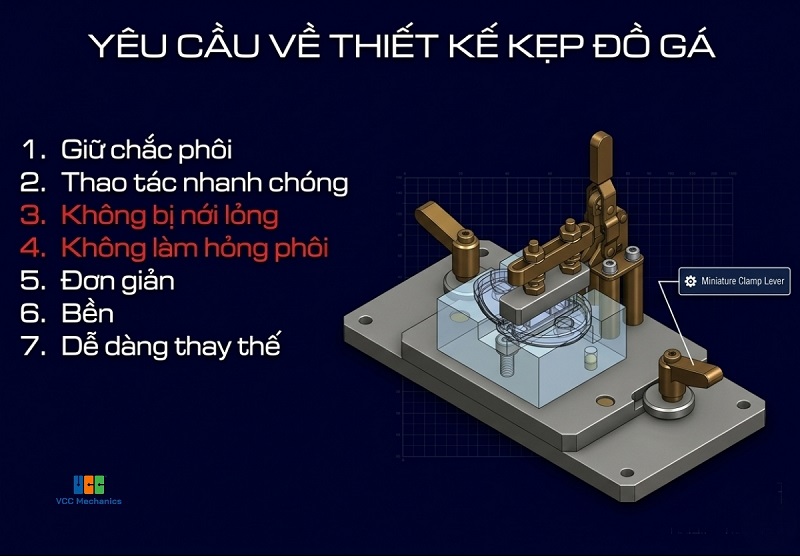

Nhiệm vụ: Giữ chi tiết cố định trong quá trình làm việc. Yêu cầu:
- Lực kẹp đủ nhưng không gây biến dạng
- Thao tác nhanh, dễ bảo trì
Các loại kẹp phổ biến:
- Kẹp cơ khí
- Kẹp khí nén (phổ biến nhất trong tự động hóa)
- Kẹp thủy lực
4.3 Cơ cấu định vị đồ gá với máy
Đặc biệt quan trọng trong:
- Robot hàn
- Robot lắp ráp
- Dây chuyền tự động
👉 Phương pháp phổ biến:
- Stopper bolt (chốt định vị)
- Định vị bằng mặt chuẩn
👉 Sai lệch nhỏ ở đây có thể gây:
- Lỗi hàng loạt
- Sai lệch toàn bộ dây chuyền
4.4 Các chi tiết phụ trợ
Bao gồm:
- Gân tăng cứng
- Bu lông nâng hạ (eye bolt)
- Cơ cấu điều chỉnh
- Cảm biến
- Hệ thống điều khiển
👉 Giúp:
- Tăng độ bền
- Tối ưu vận hành
- Giảm thời gian thao tác
5. Quy trình thiết kế và chế tạo đồ gá
Một dự án đồ gá chuyên nghiệp thường gồm các bước:
Bước 1: Phân tích sản phẩm
- Bản vẽ kỹ thuật
- Dung sai
- Quy trình sản xuất
Bước 2: Thiết kế concept
- Xác định điểm định vị
- Chọn cơ cấu kẹp
- Layout tổng thể
Bước 3: Thiết kế chi tiết (3D CAD)
- Mô phỏng hoạt động
- Kiểm tra va chạm
Bước 4: Gia công chế tạo
- CNC
- Hàn kết cấu
- Lắp ráp
Bước 5: Test & hiệu chỉnh
- Kiểm tra độ chính xác
- Tối ưu thao tác
6. Xu hướng phát triển đồ gá trong sản xuất 2026
Đồ gá thông minh (Smart Fixture)
- Tích hợp cảm biến
- Giám sát lực kẹp, vị trí
Tự động hóa hoàn toàn
- Kết hợp robot
- Giảm phụ thuộc con người
Thiết kế linh hoạt (Modular Fixture)
- Thay đổi nhanh theo sản phẩm
- Giảm chi phí đầu tư
Ứng dụng AI & mô phỏng
- Tối ưu thiết kế
- Dự đoán lỗi
👉 Theo Deloitte Manufacturing Report 2025:
- Doanh nghiệp áp dụng smart fixture giảm lỗi tới 40%
7. Lợi ích khi sử dụng đồ gá thiết kế chuẩn
✔ Tăng độ chính xác sản phẩm
✔ Giảm sai số và phế phẩm
✔ Tăng tốc độ sản xuất
✔ Tối ưu nhân công
✔ Dễ dàng tự động hóa
👉 Đây chính là lý do đồ gá trở thành “xương sống” của sản xuất hiện đại
8. Vì sao doanh nghiệp nên đầu tư đồ gá ngay từ đầu?
Nhiều doanh nghiệp thường:
- Làm đồ gá đơn giản
- Hoặc bỏ qua đồ gá
👉 Hậu quả:
- Sai số cao
- Phế phẩm nhiều
- Không thể tự động hóa
Ngược lại, đầu tư đúng:
- Giảm chi phí dài hạn
- Tăng năng lực cạnh tranh
- Dễ mở rộng sản xuất
9. VCC TECH – Đơn vị thiết kế & chế tạo đồ gá chuyên sâu
VCC TECH cung cấp giải pháp:
- Thiết kế đồ gá theo yêu cầu
- Gia công chính xác cao
- Tích hợp tự động hóa
Lợi thế:
✅ Kinh nghiệm thực tế trong ngành công nghiệp phụ trợ
✅ Hiểu sâu về sản xuất ô tô & cơ khí chính xác
✅ Đội ngũ kỹ sư thiết kế chuyên sâu
✅ Tối ưu chi phí – hiệu quả vận hành
10. Kết luận
Đồ gá không chỉ là công cụ hỗ trợ, mà là yếu tố quyết định chất lượng và hiệu suất sản xuất.
Trong bối cảnh:
- Tự động hóa
- Công nghiệp 4.0
- Yêu cầu chất lượng ngày càng cao
👉 Doanh nghiệp muốn phát triển bền vững bắt buộc phải:
- Hiểu đúng về JIG & FIXTURE
- Đầu tư đúng vào thiết kế đồ gá
